Комплектная трансформаторная подстанция тупикового типа с кабельным или воздушным вводом - КТПм-ТК(В) (далее КТПм) наружной установки мощностью 100-400 кВА, напряжением 6/0,4-0,23кВ, предназначена для приема электроэнергии переменного трехфазного тока промышленной частоты напряжением 6-10кВ, трансформирования и распределения его напряжением 0,4-0,23кВ. КТПм может применяться для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов.

КТПм предназначены для эксплуатации на открытом воздухе в условиях умеренного климата при предельных значениях температуры окружающей среды от -45 С до +40 С. КТПм ИМЕЮТ ПОРОШКОВОЕ ПОЛИМЕРНОЕ ПОКРЫТИЕ(ПОЛИЭФИРНОЕ), СТОЙКОЕ К УЛЬТРАФИОЛЕТОВЫМ ЛУЧАМ И ОСАДКАМ. Окружающая воздушная среда не должна содержать паров, пыли и газов в концентрациях, разрушающих металлы, изоляцию и покрытие подстанции.

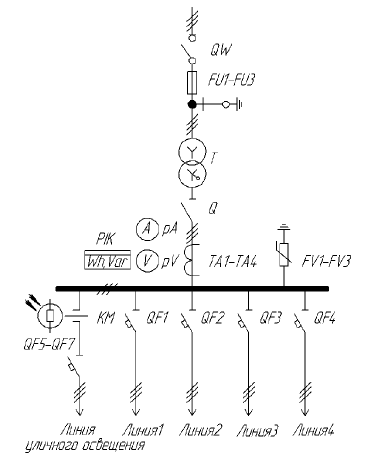

Габаритные размеры и электрическая схема КТПм-ТВ 630 (размеры указаны с коммутационным аппаратом)

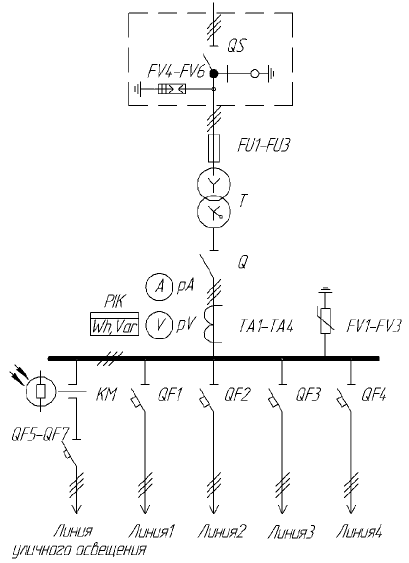

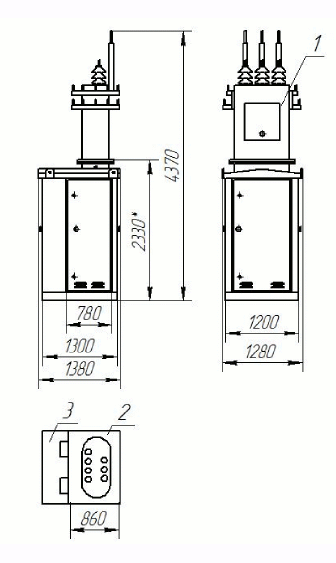

Габаритные размеры и электрическая схема КТПм-ТВ 25÷100 (размеры указаны без коммутационного аппарата)

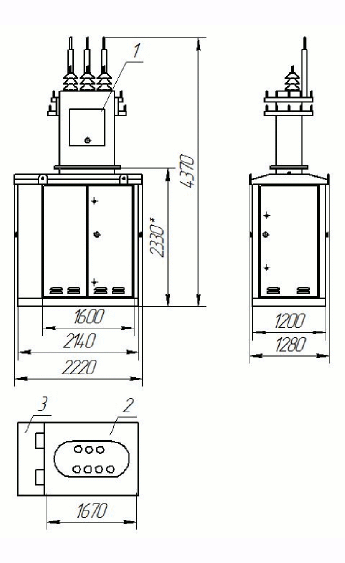

Габаритные размеры и электрическая схема КТПм-ТВ 160÷400 (размеры указаны без коммутационного аппарата)

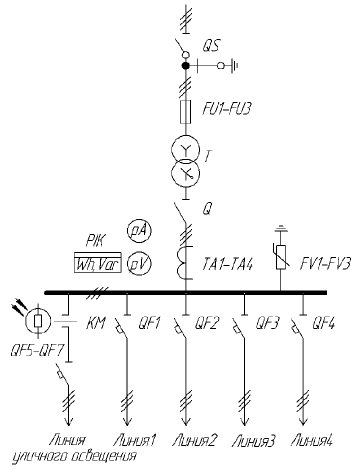

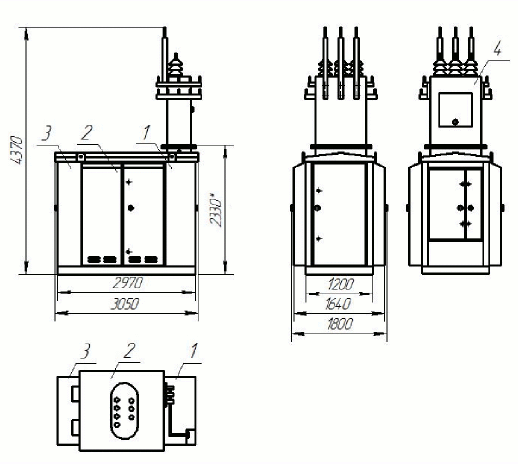

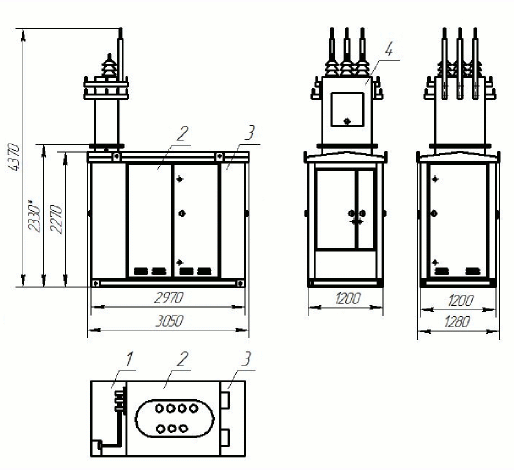

Общий вид и электрическая схема КТПм-ТК(В) 25÷400 кВА (размеры указаны с коммутационным аппаратом)

1. высоковольтный отсек
2. отсек силового трансформатора
3. отсек низкого напряжения
4. шкаф воздушного ввода (только для КТП с воздушным вводом)

* высота в транспортном положении для КТП с воздушным вводом

Технические характеристики

Наименование параметров	воздушный ввод			кабельный ввод
	КТПм-ТВ 25÷100	КТПм-ТВ 160÷400	КТПм-ТВ 63÷400	КТПм-ТК 25÷400	КТПм-ТК 630
	без коммутационного аппарата		с коммутационным аппаратом
Мощность устанавливаемого силового трансформатора, кВА	25÷100	160÷400	63÷400	25÷400	630
Номинальное напряжение на стороне ВН, кВ	6 ÷ 10
Номинальное напряжение на стороне НН, кВ	0,4 ÷ 0,23
Ток термической стойкости на стороне ВН, кА	16
Ток электродинамической стойкости на стороне ВН, кА	41
Габаритные размеры, мм, не более
длина	1380	2220	3050		3050
ширина	1280	1280	1280		1800
высота	4500			2230
Количество отходящих линий	4

Перечень элементов КТП-ТК(В)

Позиция	Наименование	Мощность КТП, кВА
		25	40	63	100	160	250	400	630
QS	Разъединитель РЛНДМ 10/400 (25-400 кВА)	10 кВ, 400 А
QW	Выключатель нагрузки ВНАп-10/400 (только для 630 кВА)
FU1-FU3	Предохранитель ПКТ-10(6), А	5 (8)	8 (10)	10 (16)	16 (20)	20 (31,5)	31,5 (50)	50 (80)	80 (100)
pV	Вольтметр, В	0-500
pA	Амперметр, А	40/5	75/5	100/5	200/5	300/5	400/5	600/5	1000/5
TA1-TA4	Трансформатор тока, А	40/5	75/5	100/5	200/5	300/5	400/5	600/5	1000/5
Q	Рубильник Iн, А	250	250	250	250	250	400	630	1000
QF1	Автоматический выключатель ВА 04-36, А	25	25	100	80	80	80	100	250
QF2	Автоматический выключатель ВА 04-36, А	40	63	100	80	100	100	100	250
QF3	Автоматический выключатель ВА 04-36, А	-	-	-	100	100	160	250	250
QF4	Автоматический выключатель ВА 04-36, А	-	-	-	100	160	250	250	250
QF5-QF7	Автоматический выключатель ВА 47-29, А	25
PIK	Счетчик Меркурий 230ART-03C(R)N	380 В, 5 А
KM	Магнитный пускатель ПМЛ-2160	220 В, 25 А
RV	Фотореле
BL	Фоторезистор
FV1-FV3	Ограничитель перенапряжения ОПН-0,38	380 В
FV4-FV6	Разрядник РВО-10(6) (только КТПм 25÷100 кВА и КТПм 160÷400 кВА)	10(6) кВ
Iном	Ток на стороне НН, А	36	58	91	145	230	360	580

Отсек силового трансформатора допускает установку масляного трансформатора типа ТМ или ТМГ мощностью не более мощности подстанции и габаритными размерами не более:

КТПм ТВ 25÷100кВА	1180х750х1020
КТПм ТВ 160÷400кВА	1500х860х1540
КТПм ТК(В) 63÷400кВА	1350х860х1300
КТПм ТК 630кВА	1470х1060х1540

В комлект поставки КТП с воздушным вводом не входят разрядники РВО-10(6) и разъединитель РЛНДМ-10/400, данное оборудование комплектуется по заказу.
